画面表示
アイコン 画面操作
アイコン 表示設定

アイコン 画面操作

作業ウィンドウに表示されている図は、 拡大、縮小、パンニングなどの画面操作を行うことができます。

アイコン拡大表示

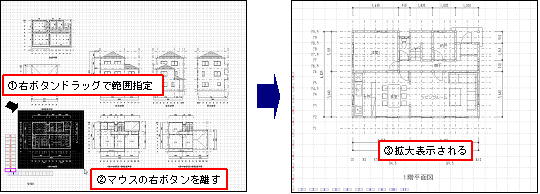

拡大したい範囲を右ボタンドラッグすると、 指定した範囲が黒く表示され、右ボタンを離すと拡大表示されます。
操作図

アイコン全体表示

［CAD下図］メニューから［全図形表示］ アイコン を実行するとCAD図面全体を表示します。

アイコンズームアップ・ズームダウン

手前にホイール回転させると画面の中心を基準にズームアップし、 奥にホイール回転させるとズームダウンします。
※ 【環境設定】コマンドで「ホイールの回転を反転する」をチェックした場合は、ズームアップ・ズームダウンが反転します。

アイコンパンニング表示

マウスのホイールを押すと､カーソルの表示が アイコンに変わります。 ホイールボタンドラッグすると、画面の大きさを変えずに位置を移動して表示します （詳細は、『作業ウィンドウ アイコン 画面操作 アイコンパンニング表示』を参照）。

アイコン 表示設定

アイコンCAD図面の表示・非表示

［CAD下図］メニューから［表示ON・OFF］ アイコン を実行すると、読込んだCAD図面の表示と非表示が切り替わります。
［CAD図面表示ON］ ［CAD図面表示OFF］
作業ウィンドウ 作業ウィンドウ

アイコンCAD下図前面表示示

［CAD下図］メニューから［CAD下図前面表示］ アイコン を実行すると、下図として読込んだCAD図面を入力した部材の前面に表示します。
再度、実行すると、CAD図面を入力した部材の背面に表示します。
［CAD下図前面表示ON］ ［CAD下図前面表示OFF］
作業ウィンドウ 作業ウィンドウ
